品牌：DUNGS（冬斯）
產地：德國
|
|
產品說明
|

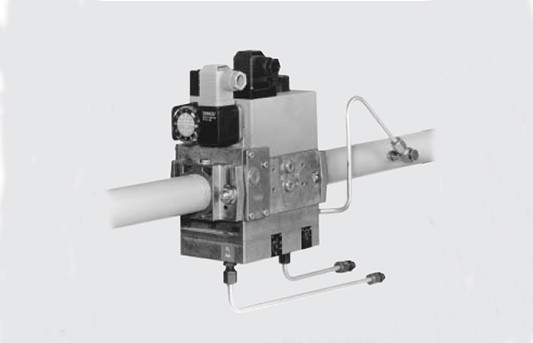

DUNGS燃?xì)舛喙δ芙M合調節器MB-VEF...B01由污物沉積器，燃?xì)?空氣-組合調節器，閥門和壓力監控器緊密組合而成。
-
污物沉積器：精濾器
-
符合要求的可達360mbar的電磁閥
-
燃?xì)夂涂諝鈮毫Ρ壤母哽`敏調節
-
有伺服-壓力調節單元
-
在低壓力差的情況下達到高流量值
-
比例值V=PBr/PL，比值0.75:1...3:1
-
可進行零點校正N
-
外置脈沖回路
-
可達干擾度N
-
按照ISO7/1，以管螺紋實現法蘭連接。
-
通過有閥門檢查系統、最低/最高壓力監控器、壓力極限器等，本組合系統可提供特殊的解決方案
|
|
型號表
|
|
型號
|
DN/Rp
|
開啟時間s
|
|
MBVEF407B01
|
Rp3/4
|
<1
|
|
MBVEF412B01
|
Rp1-1/4
|
<1
|
|
MBVEF415B01
|
Rp1-2
|
<1
|
|
MBVEF420B01
|
Rp1-2
|
<1
|
|
MBVEF425B01
|
Rp2
|
<1
|
|
|
|
技術參數
|
|
額定內徑
|
MB-VEF407B01
Rp1/2，3/4
|
MB-VEF412B01
Rp3/4，1，1-1/4
|
MB-VEF415/420B01
Rp1，1-1/4，1-1/2，2
|
MB-VEF425B01
Rp2
|
|
最大工作壓力
|
至360mbar
|
|
輸入壓力范圍
|
MB-...VEFS10 Pa:5mbar 至 100mbar
MB-...VEFS30 Pa:100mbar 至 360mbar
|
|
操縱范圍
|
PL:0.4mbar 至 100mbar
|
|
燃燒器壓力范圍
|
PBr:0.5mbar 至 100mbar
|
|
壓力等級
|
PN 1
|
|
介質
|
1，2，3氣體系列的燃?xì)饧捌渌行詺鈶B(tài)介質
|
|
環境溫度
|
-15oC到+70oC（在液化氣設備中使用時，MB-VEF...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料）
|
|
過濾
|
0.8mm網眼的篩分器，兩層過濾器，交換過濾裝置不須取下儀器。
|
|
壓力監控器
|
可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。
|
|
伺服壓力調節單元
|
壓力調節器已經預壓平衡，通過閥門V1在關機時保持密封狀態，按照DIN EN 88 A 級2組以及EN 12067-1燃?xì)饪諝饴?lián)合調節器的比例V可調，零點N可以校正以及帶有爐膛壓力接頭。
|
|
比例調節范圍V
|
比例值V=PBr/PL，比值0.75:1...3:1
|
|
零點校正
|
可能
|
|
電磁閥V1
|
閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。
|
|
電磁閥V2
|
閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。
|
|
測試連接點
|
G1/8，符合DIN ISO 228，輸入及輸出法蘭處，過濾器后的兩邊，閥門之間的兩邊，（壓力監控器安裝上可以部分取消測試連接點）。
|
|
燃燒器壓力監控PBr
|
接于閥門V2之后，壓力監控器可裝于轉接裝置一邊。
|
|
脈沖及連接回路
|
按DIN ISO 228規定，對于燃燒器壓力（PBr；燃?xì)猓?，鼓風壓力（PL；空氣），燃燒室壓力（PF；燃燒，大氣壓）使用G1/8連接。脈沖及連接回路必須以剛才和PN1，DN4制成。脈沖及連接回路的冷凝水不得流入儀器。務必研讀操作及安裝說明。
|
|
電壓/頻率
|
交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V
|
|
電氣連接
|
對閥門和壓力監控器使用符合DIN EN 175 301-803插塞連接
|
|
啟動時間
|
100%ED
|
|
接觸燃?xì)獠糠值牟牧?/span>
|
|
外殼
|
壓鑄鋁
|
|
隔膜，密封件
|
NBR基材料，硅橡膠
|
|
電磁傳動裝置
|
鋼材，黃銅，鋁
|
|
|
安裝位置
|
垂直，磁體豎直向上。
|
|
友情提示：產品介紹均來自該產品的原廠說明書，且僅限于對本產品的描述，僅供參考。一切以實際使用為準。
