品牌：DUNGS（冬斯）
產地：德國
產品說明

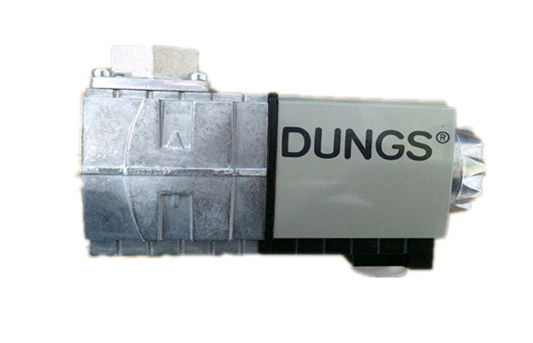

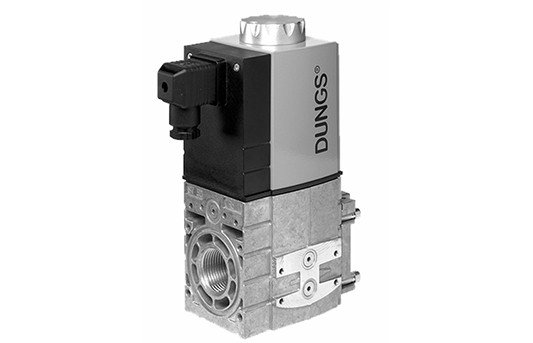

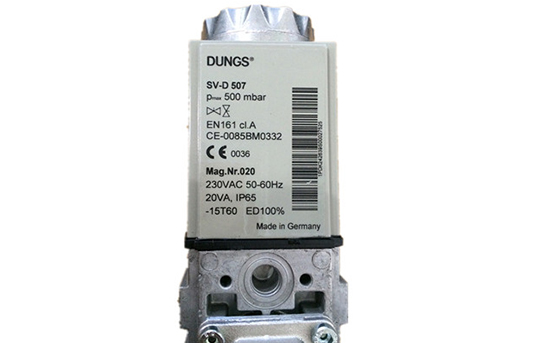

電氣保護等級IP65SV-DLE單級電磁閥，無電流關閉，慢速開啟，快速關閉，通過主流量調節機構，可對流過的氣體進行手動限定
最大工作壓力0.5BAR
直流線圈
進氣口為內螺紋連接，出氣口用帶內螺紋的專用法蘭連接，方便拆裝
高流量設計
|
型號表
|
|
型號
|
P
|
口徑DN/Rp
|
功率
|
訂貨編號
|
開啟時間
|
|
mbar
|
W
|
|
S
|
|
SV-DLE505
|
500
|
Rp1/2
|
20
|
240321
|
20
|
|
SV-DLE507
|
500
|
Rp3/4
|
20
|
240324
|
20
|
|
SV-DLE510
|
500
|
Rp1
|
25
|
240326
|
20
|
|
SV-DLE515
|
500
|
Rp1-1/2
|
25
|
243820
|
20
|
|
SV-DLE520
|
500
|
Rp2
|
50
|
240332
|
20
|
|
|
技術參數
|
|
額定口徑
|
SV-DLE505 = 1/2", SV-DLE507 = 3/4", SV-DLE510 = 1",
SV-DLE515 = 1-1/2", SV-DLE520 = 2"
|
|
最大工作壓力
|
至500mbar
|
|
電磁閥
|
根據EN161的閥，A級，2類，單級工作方式
|
|
壓力等級
|
PN 1
|
|
關閉時間
|
<1s
|
|
開啟時間
|
20s
|
|
快速開啟行程
|
可調節
|
|
主流量調節
|
手動
|
|
氣體引導部分材料
|
外殼：鋁，鋼，黃銅
密封圈：NBR
|
|
電源
|
230V（+10%-15%）；50-60Hz
|
|
開關持續時間
|
100%ED
|
|
保護程度
|
IP65
|
|
電氣連接
|
通過PG11連接到螺絲接線端子上，滿足DIN EN 175301-803要求的接插連接可后配
|
|
開關頻率
|
SV-D系列：最大1000次/H
SV-DLE型：最大100次/H
|
|
測量及燃?xì)鈿怏w連接
|
符合DIN ISO 228要求，在入口壓力區域的兩側G1/8，燃?xì)馊肟谔幧隙薌1/8
|
|
過濾
|
內裝有篩網過濾器，網眼大小1mm
|
|
環境溫度
|
-15oC到+60oC
|
|
安裝位置
|
電磁鐵垂直豎立到水平躺放
|
|
終端觸點
|
根據DIN K01/1型進行檢查，可安裝在DN10-DN150上
|
|
閥檢查系統
|
VPS504型
|
|
附件
|
用于線路插座的設備插頭
|
|
